135WCrV4 钢材成分分析及概述

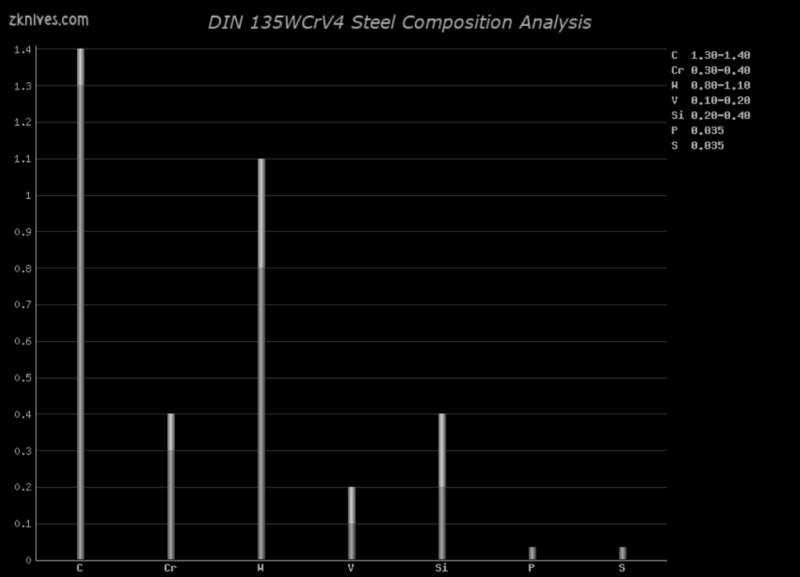

135WCrV4钢材的金属元素含量如下：

碳（C）：1.30%-1.40%
铬（Cr）：0.30%-0.40%
钨（W）：0.80%-1.10%
钒（V）：0.10%-0.20%
硅（Si）：0.20%-0.40%
磷（P）：0.035%
硫（S）：0.035%

135WCrV4（DIN） - 低合金、高碳钢。不再生产，据我所知，它在 1970 年代开始生产。其中一位制片人是 Bohler。刀匠仍然有几吨可用的刀具，这是大量的刀具，即使它对工业用途没有任何意义。准确地说，Achim Wirtz 有一些待售，不确定是否有其他人出售。与 Hitachi Aogami 1 钢非常相似。主要区别在于 Hitachi Aogami 1 钢的污染物规格要严格得多。总体而言，它对于高性能刀具来说性能非常稳定，并且在硬化到 58-62HRC 等较低范围时也可以很好地处理其他类型的刀具。对于薄而抛光的边缘，可以达到 64-65HRC，显然适用于更精细的切割工作。
对于刀具制造商，以下是 Achim 本人关于 HT 协议的一些内容：
就像 1.2442 钢一样热处理。
在 810° 至 830°C 下奥氏体化，并在温度下浸泡 5 至 10 分钟。 在油中淬火。
在 210° 至 270° C 下回火 2 x 1 小时。在 210° C 时，您将获得大约 65 HRc。

制造技术 - 铸锭
国家 - 德国（DE）
