R6 钢材成分分析及概述

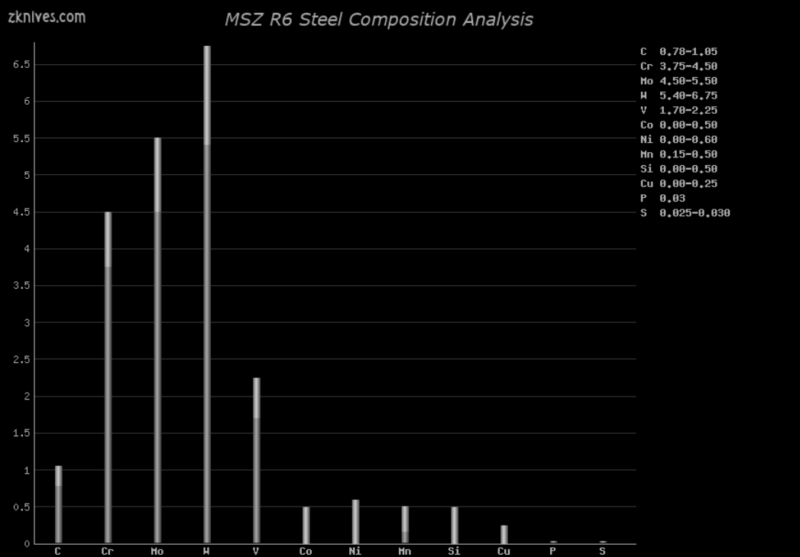

R6钢材的金属元素含量如下：

碳（C）：0.78%-1.05%
铬（Cr）：3.75%-4.50%
钼（Mo）：4.50%-5.50%
钨（W）：5.40%-6.75%
钒（V）：1.70%-2.25%
钴（Co）：0.00%-0.50%
镍（Ni）：0.00%-0.60%
锰（Mn）：0.15%-0.50%
硅（Si）：0.00%-0.50%
铜（Cu）：0.00%-0.25%
磷（P）：0.03%
硫（S）：0.025%-0.030%

R6(MSZ)  - 高速工具钢，已应用多年。作为定制刀具及高端限量版量产刀具的热门之选，早在90年代戈博公司便已采用。作为高速钢，R6在极端高温下仍能保持回火稳定性，因而被工业领域应用于钻头等金属切削工具的高温加工作业——尽管这些特性并非传统刀具的设计初衷。但就常规刀具而言，相比AISI D2这类流行刃具钢，R6在相同硬度下展现出更卓越的耐磨性与韧性。若不考虑防锈需求，R6实为更优异的刃具材料。蝴蝶刀具曾将其运用于AFCK、710 HSS麦亨利威廉姆斯版、Nimravus HSS、Ares等多款经典产品。量产刀具通常维持在60-62HRC硬度区间，但这并非最佳状态——若以极致切削效率与刃口持久性为目标，实测64HRC的R6刀具性能远超60HRC版本。较低硬度下R6虽可胜任中大型重型刀具，但此类用途显然存在CPM 3V等更优替代方案。对于追求极致切割性能的薄刃刀具，高硬度R6表现尤为出色。需注意的是，约2005年起，AISI M4高速钢逐渐取代其地位，因其不仅能达到更高硬度，更在同等硬度下具备更优韧性，从而提供更持久的刃口保持能力。

制造工艺 - 铸锭
原产国 - 匈牙利(HU)
